一、地面場強儀應用環境說明

地面場強儀又稱大氣電場探測儀，地面場強儀主要面向航天國防、氣象、石油石化、電網、景區、礦山、油庫、軍事等領域大氣電場探測和雷電局域短時預警的應用需求。地面場強儀是一種高精度的雷電監測與預警設備，能夠實時監測大氣中的電場變化，精準捕捉雷電活動的蹤跡，為雷電災害的防范提供有力支持。

在氣象監測領域，地面場強儀可廣泛應用于氣象臺站，對區域內的雷電活動進行連續、不間斷的監測，為天氣預報和氣象災害預警提供關鍵數據。通過對大氣電場變化的分析，氣象部門能夠提前預測雷電天氣的發生概率、強度和發展趨勢，及時發布雷電預警信號，為社會公眾、航空、航海等行業的安全運行提供重要參考依據。

對于各類易受雷擊的場所，如石油化工企業、通信基站、電力設施、高層建筑等，地面場強儀可作為雷電防護的重要監測工具。在這些場所周邊安裝地面場強儀，能夠實時掌握周邊大氣電場的動態變化，當監測到大氣電場強度超過預設的閾值時，及時觸發警報，提醒工作人員采取相應的防護措施，如停止戶外作業、關閉關鍵設備等，從而有效降低雷電災害對人員生命安全和設備設施造成的損失。

此外，在農業、林業等行業領域，地面場強儀也具有一定的應用價值。在農業生產中，提前獲知雷電天氣信息有助于合理安排農事活動，避免因雷電天氣導致的農作物損失，同時也有利于保障農業作業人員的安全。在林業方面，可利用地面場強儀監測雷電活動，預防雷擊引發的森林火災，為森林資源的保護提供保障。

二、地面場強儀技術性能和規格

1.技術參數

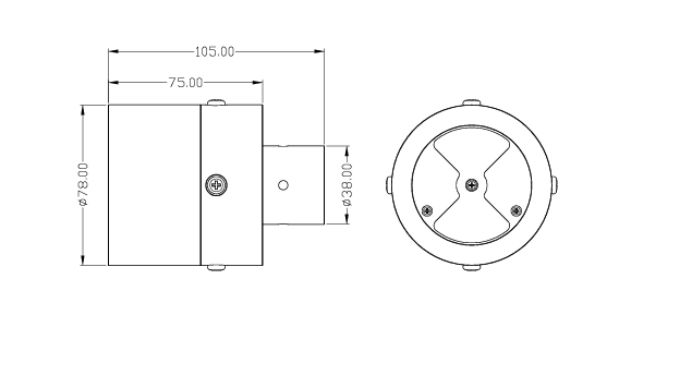

2.地面場強儀尺寸圖

三、地面場強儀安裝和電氣連接

1.安裝

1.1:本產品屬于較精密儀器，應該避免摔落沖擊等現象。

1.2:設備避免高溫，注意防水，防結冰；

1.3:開箱后的儀器應當保存在干燥、通風及無腐蝕性氣體的場所，搬運時應小心輕放，切忌劇烈振動?；覊m、潮濕以及劇烈的溫度變化會影響本產品的使用壽命，因此避免放置在這些地方。

使用時設備應有良好的接地

2.電氣安裝

線纜為4芯屏蔽線，線序定義：

1-紅色-電源線（12~24VDC）

2-藍色-地線（GND）

3-綠色-485B

4-黃色-485A
